穩流無刷微型真空泵 VLY系列

五腔穩流微型真空泵

五腔低脈動微型真空泵VLY30S--產品實物大小對比圖

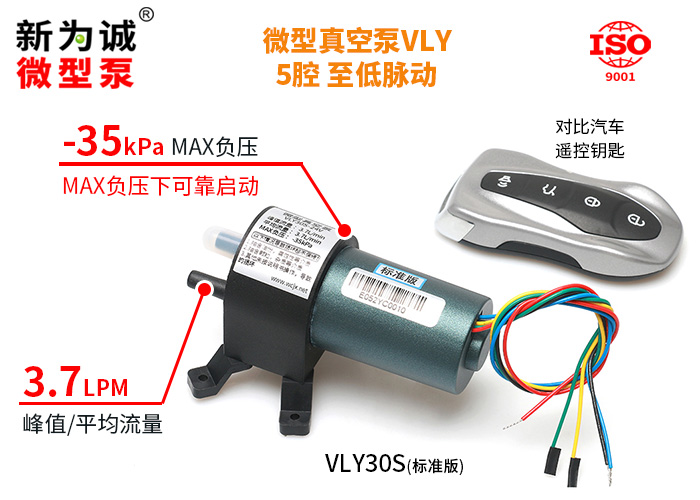

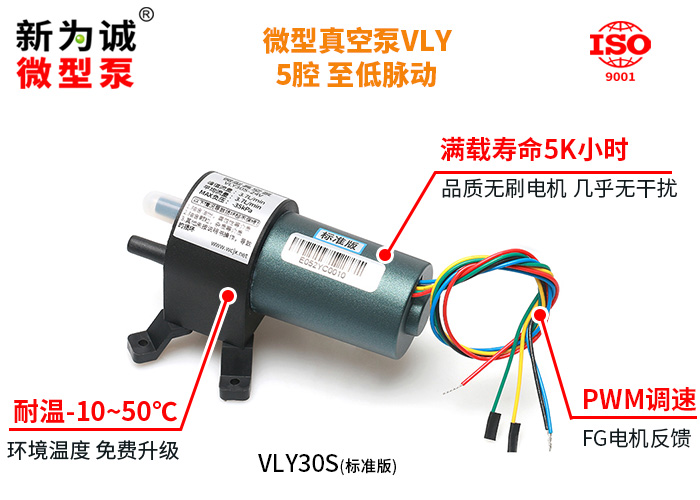

五腔低脈動微型真空泵VLY30S--產品實物圖

穩流迷你真空泵

1、【場景優勢】

1)氣體分析儀場景，不同檢測原理對流量變化敏感度高，穩定流量是前提：
(1)紅外吸收法：流量波動會改變氣體分子對紅外光的吸收強度，導致濃度測量值偏離真實值...
(2)電化學法：流量不穩會影響反應物質的擴散速率，導致信號強度波動，降低測量精度...
(3)光聲光譜法：流量波動會改變光聲信號的強度，導致噪聲增加，降低檢測限...

2)工業過程氣體分析：微型真空泵流量隨時間衰減，導致樣品傳輸量減少，測量值偏低，無法及時反映工藝參數的變化，影響生產控制；
3)環境監測：流量不穩定會導致不同時間點的采樣濃度不一致，無法準確評估污染物排放趨勢...
2、【設計結構、壽命優勢】

1)氣體分析儀中，目前行業內為解決微型真空泵流量不穩的方案，效果也不盡如人意：
(1)“穩流器+泵”方案-導致整體體積較大；
(2)泵內集成諧振隔膜形成雙腔互補-成本高、同體積下參數低得多，脈動性雖有所減弱但仍與5腔體泵差距明顯...
VLY系列穩流微型真空泵，獨特的5腔體設計，流量穩定性遠超單腔、雙腔甚至3腔泵(參見流量實測曲線圖)，較好的解決了以上問題；
2)VLY標準版、品質版搭配全新升級的高強度承載等結構、大幅度提升強度的膜片，大大增加了泵在重載下的壽命：標準版滿載壽命可達5000小時，未來的品質版壽命進一步提升...

3、【功耗、帶載優勢】：

1)VLY系列穩流微型真空泵，實測平均流量相同、其它參數盡量接近的情況下，僅為體積接近單腔泵的67%，更利于電池驅動，使用時間更長；
2)VLY系列穩流微型真空泵，可在泵吸氣口處于MAX負壓時，可靠重啟(搭配我司推薦電源下)！

4、新為誠VLY微型真空泵，系新為誠結合10余年微型泵生產、研發經驗，深入調研氣體分析儀等對“流量穩定性”有很高要求等典型場景，解決氣體流量脈動性而推出的“穩流”型高品質微型真空泵！流量非常平穩，幾乎無脈動，從平均流量、峰值流量基本相當(都是3.7LPM)可見一斑，比原來的VUY、SVUY等三腔泵更平穩；

5、新為誠VLY微型真空泵，標準版搭配品質無刷電機，可長期連續運轉，電機壽命上萬小時，滿負載壽命可達約5K小時；在某些色譜分析儀、測硫儀等儀器配套，看重成本但又要兼顧品質場合，較受歡迎；

6、新為誠VLY微型真空泵，標準版、品質版對環境溫度耐溫更強，從其他系列同版本的耐溫環境：0-50℃，免費提升到：-10-50℃，性價比更高！

7、新為誠VLY微型真空泵，標準版可通過PWM信號，改變占空比來改變電機轉速、調節流量；有轉速反饋信號可實時監控泵轉速高低，方便實現閉環控制，使系統更加智能化。

新為誠微型泵通用特點

1、允許介質富含水汽(詳見介質要求)，可晝夜不停長期連續運轉，可任意方向安裝；

2、排氣端不可帶阻尼元件；無油無污染、免維護......

關鍵參數

型號	額定電壓（V DC）	額定電流（A）	額定功率 (W)	啟動電流（A）	流量（L/min）		MAX負壓 (相對真空度)
型號	額定電壓（V DC）	額定電流（A）	額定功率 (W)	啟動電流（A）	峰值流量	平均流量	（kPa）
VLY30S	12	＜0.3	＜3.6	＜2.5	3.7	3.7	-35
VLY30S	24	＜0.2	＜4.8	＜2.0	3.7	3.7	-35
VLYC1-AM6EA-PB2	12	＜0.3	＜3.6	＜2.5	3.7	3.7	-35
VLYC1-AM6EA-PB4	24	＜0.2	＜4.8	＜2.0	3.7	3.7	-35
對比：標準大氣壓							0

注：

1、所有規格均使用直流電源。所需直流穩壓電源為選配件，客戶需自行配備，或也可從我公司購買定做好的電源。

2、該系列微型泵啟動電流稍大，為保證泵的正常運轉，所配直流穩壓電源電流應該超過 2A(12V型號)/2.5A(24V型號)，例如VLY30S-24V就應該選24V4A以上的開關直流電源(過載能力要強)，否則可能造成泵無法啟動甚至燒毀！(注意，此類故障不屬于正常質保范圍！)，強烈推薦我司專門定做的12V5A/JF-24V4A電源。

3、版本說明：

(1)版本：該微型泵目前僅推出標準版，后續將陸續推出簡化版、品質版，請關注新為誠官網、微信公眾號、小程序等，規格、參數變化等恕不一一通知，謝謝。
(2)VLY30S默認H4-接頭：4mm內徑軟管寶塔氣嘴；VLYC1默認M6-接頭：M6公制內螺紋接頭；

(3)實例：VLY30S-24V(標準版)，24V DC電壓；

(4)具體區別請見3.2版本說明。

4、如無特別說明，技術參數均是在20℃、標準大氣壓101.325kPa的條件下的測定值。對于其它參數規格的產品，可以聯系定做。

5、表中峰值流量是指用玻璃轉子流量計(去掉了針型閥)測得的流量值，平均流量是用皂膜流量計測得的流量值(推薦以平均流量為準)；通常不建議使用質量流量計進行測量(若一定要用，建議：至低需要每10ms采樣1次，也即每秒采樣100次，否則可能因采樣頻率過低等原因，造成較大誤差(這不是微型泵的問題))；

6、【體積、接管】：

(1)泵體積(長×寬×高，包容尺寸，單位mm)：

1)VLY30S：約91×39×51.5(含減震腳)；

2)VLYC1-AM6EA-PB2/4：81.6×39×51.5(含減震腳)；

(2)抽、排氣嘴尺寸：?3.5(內孔)×?5.5(外徑) 接口形狀：直通式(抽排氣嘴一樣)；材質：尼龍；

(3)H4建議接管，?4×?8硅膠管；M6建議接管：M6外螺紋形式接頭。

(4)重量：約132~135克(含減震腳)；

(5)泵體上有抽、排氣口標識，使用前請一定取下防塵帽。

版本說明

該系列目前有1個版本		標準版
新為誠配置壽命	電機品質	無刷電機★★★
	隔膜性能	★★★
	軸承性能	★★★
	滿載壽命	5000小時
	空載壽命	7000小時
	電機壽命	10000小時
新為誠性能比較	噪音	不做要求
	電磁干擾	▲▲▲▲
	環境溫度	-10℃～50℃
	調速功能	√
	轉速反饋信號	√
	過載保護	√
	過熱保護	×
	保修	1年

注：

1、★越多，代表此項性能越好；以上對比不代表某種產品不好，供客戶根據需要選擇適宜的版本，特此說明!

2、壽命測試條件：

在清潔無腐蝕的實驗室內，泵滿負載(完全堵塞抽氣口，排氣口保持暢通，直通大氣)、晝夜不停地連續運行；環境溫度5℃～30℃，隨氣候波動；相對濕度小于90%，隨氣候波動。

3、關于壽命值，若實際工況優于新為誠測試工況，壽命將會延長。

4、品質版噪音數據以后會更新。簡化版與標準版噪音更大，不作具體數據規定、不作檢驗標準。

5.實驗數據來源為新為誠科技實驗室，以及供應商實驗室。

工況

1、環境：環境溫度：-10℃ ～ 50 ℃(無結露)；環境相對濕度：≤90% ；泵不宜在室外日曬，應在清潔、通風的環境中工作。

2、介質：輸送介質氣體允許富含水汽，但必須無腐蝕、不含顆粒(包括禁止含有冰粒等固體顆粒)、油分。

介質溫度必須控制在 0 ～ 50 ℃之間；不得讓固體異物進入泵內！

選型注意

1、負載：

(1)泵的抽氣端可以帶大負載，甚至完全堵塞，均屬正常工作。

(2)泵的排氣端必須保持通暢，不能有負載，否則請選擇F25N或?SFNY或?F35或?F50或?F60系列產品。

2、關于低電磁干擾型：如果系統配有精密電路(如單片機等)控制微型泵的運行，可直接使用該系列的標準版及品質版(搭配品質無刷電機)。本身就屬于低電磁干擾產品，其低干擾性能還要優于有刷電機定做的低電磁干擾型號。

3、真空度值越小抽吸能力越強，詳見微型真空泵常識。

4、如無特別說明，在20℃、標準大氣壓下的峰值流量，我們全部簡稱“流量”。

產品材質

主體材質為增強尼龍，與介質要接觸的材質有：增強尼龍、三元乙丙橡膠、硅膠，結構強度可靠，有一定的耐腐能力(請根據接觸材料進一步判斷泵對所抽取氣體的耐受性）。

噪音

雖然生產裝配時，新為誠要求微型泵品質越高，噪音數值應越低，但因噪音受零配件個體差異、環境、測試儀器等多種因素影響，故對于“微型泵噪音”，新為誠不做為質量承諾指標，購買方不能以此做為質量驗收標準，敬請諒解！

過濾

當泵工作一段時間后，輸送介質中含有的固體雜質會積累在泵腔內部，破壞泵的氣密性，使流量和真空度下降，在泵入口一定要配過濾器。實踐表明，一般我們認為很清潔的氣體中仍然含有粉塵雜質，也需要過濾，確保泵內部的精密氣密性元件正常工作。過濾器使用一段時間后，因附著了雜質而阻力增大，使系統的流量和真空度明顯下降，應立即更換過濾器。過濾器的壽命視介質的清潔程度而定。

參數曲線

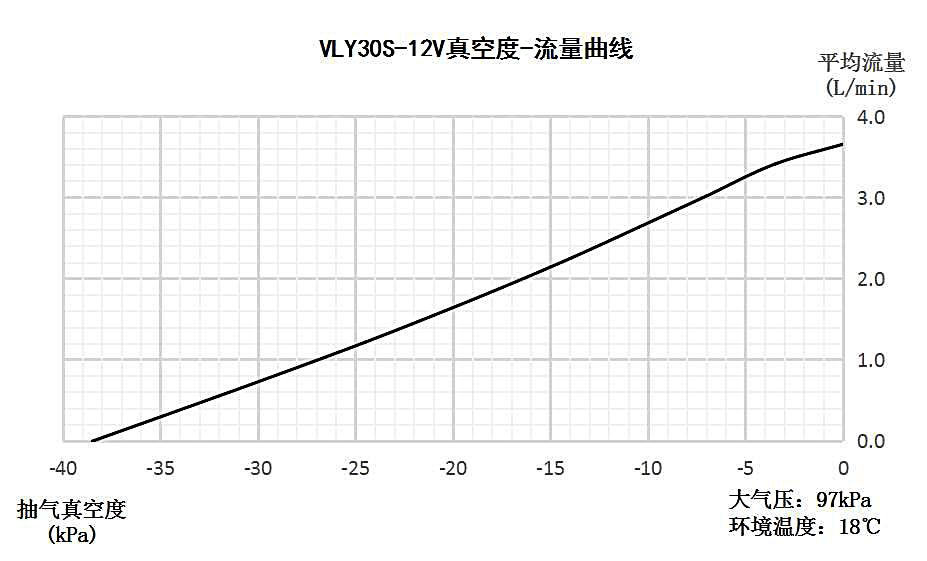

1、VLY30S-12V曲線圖

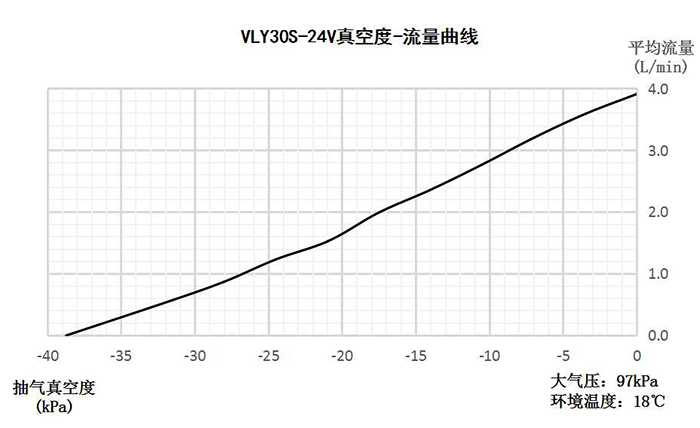

2、VLY30S-24V曲線圖

注：

(1)以上壓力-流量曲線，不同微型泵之間存在一定的個體差異，該曲線為統計數值，僅作為用戶確認工作點技術參考，不作為產品驗收依據！

(2)曲線MAX平均流量會略低于標稱值，是由于測試管路元件有阻力，從而導致流量的衰減。

(3)從大數據分析，微型泵的版本越高，該曲線越有參考價值：品質版>標準版>簡化版。

信號線說明

此為基本功能的產品，引線共5條，接線及使用說明如下表。

序號	引線顏色	功能	動作電平	其它說明
1	紅	電源線，正極	+12V(±10%)；若選擇的是24V規格的，則接+24V(±5%)。
2	綠	FG反饋信號(電機轉速反饋信號、脈沖信號)，電機每轉一周輸出3個脈沖。	低電平＜0.5V，高電平＜5V(建議取高電平=2.5V)
3	黃	電機正反轉控制	懸空或高電平（2～5V）反轉；接地或低電平（0～0.8V）正轉。	面向電機出軸端，電機軸順時針方向為正轉方向；
4	黑	電源線，負極。
5	藍	脈寬調速(PWM)	0V≤低電平≤0.8V， 2V≤高電平≤5V，占空比調速；接地或低電平電機全速運轉；	通過改變占空比來改變電機轉速、調節流量。 PWM輸入信號頻率建議定在這個范圍內：10～30kHz。不能用該端口來控制泵的啟停。

調速接線實例之一：

??例如，用信號發生器輸出一個方波信號，高電平為2.5V，必須設置直流偏置電壓為1.25V(相當于設置了低電平為0V)，來保證不出現負電壓(負電壓會燒毀泵的電機！)，頻率固定在20kHz，信號發生器正極接VLY泵的藍線；負極接黑線(電源負極，公共負極)，初始低電平占空比為80%(不宜過低，萬一負載較大，有可能啟動不了，而不是不能調速)，可調節占空比改變電機轉速，占空比和轉速成正比(如果是高電平的占空比，那就是和轉速成反比)......

如果無需調速和轉速反饋，可以按如下接線：

電機引線	連接方法	備注
紅線	電源正極	綠色線和黃色線必須絕緣包扎！
藍線	電源負極
黑線	電源負極

【警告】
1、禁止熱插拔！嚴禁在帶電的情況下連接或斷開電機引線！所有連接或斷開動作必須在徹底切斷電源的情況下進行！否則將燒毀電機！導致保修失效！

2說明：
a.請完全按上表連接！否則可能燒毀，造成保修失效！
b.隨著產品功能增加，接線也會增加，此表也將更新。

該系列產品有3種操作模式：（1）定速、（2）PWM調速、（3）PWM調速和FG信號反饋。

定速簡易接線

圖4-1 定速簡易接線示意圖

說明：

(1)當不需要使用調速功能時，紅色線接電源正極，黑色線、藍色PWM信號線一起連接電源負極；
(2)建議引出地線可靠接地，綠色線和黃色線必須絕緣包扎！
(3)微型泵將以額定轉速進行工作。出廠時已經按照定速接線擰在一起。

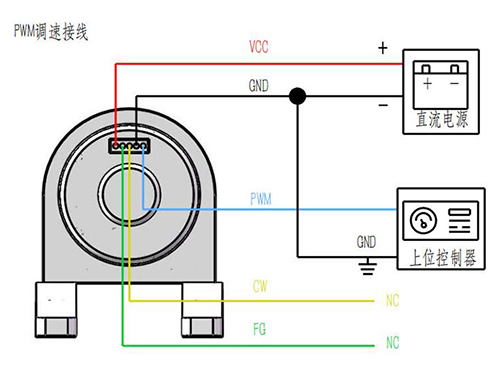

PWM調速接線

圖4-2 PWM調速接線示意圖

說明：

(1)如需使用PWM調速功能，需要使用支持PWM信號輸出的上位控制器(函數信號發生器、MCU、PLC等控制器)；
(2)將信號源輸出連接藍色PWM輸入信號線，并將PWM信號源地與直流電源負極進行連接。綠線和黃線必須絕緣包扎。

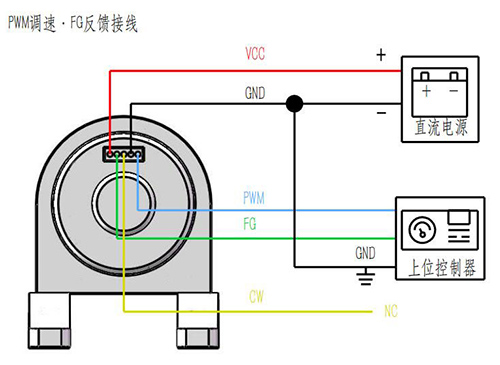

PWM調速、FG反饋接線：

圖4-3 PWM調速、FG反饋接線示意圖

?說明：

(1)當需要使用PWM調速功能，并通過FG信號監控泵運轉情況或進行反饋控制時，需要使用支持PWM信號輸出、FG信號輸入和啟?？刂频纳衔豢刂破?MCU、PLC、上位機等控制器)；
(2)將信號源輸出連接藍色PWM輸入信號線，并將PWM信號源地與直流電源負極進行連接，綠色FG信號反饋線連接上位控制器輸入端；黃線必須絕緣包扎。

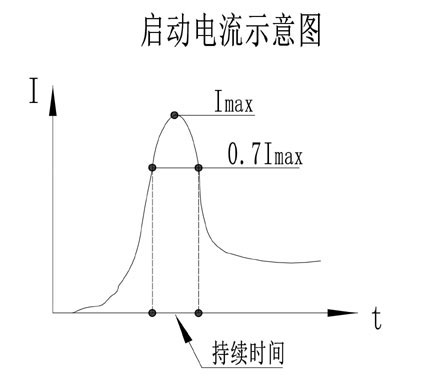

電機啟動電流說明

注意：

(1)該系列泵MAX啟動電流為＜2A(12V)/＜2.5A(24V)，持續時間約100ms。

型號	電壓(V DC)	MAX啟動電流(A)	持續時間 (ms)
VLY30S	12	＜2.5	≈100
VLY30S	24	＜2.0
VLYC1-AM6EA-PB2	12	＜2.5
VLYC1-AM6EA-PB4	24	＜2.0

(2)電機啟動電流為電機處于靜止狀態，突然接通額定電壓時產生的MAX電流。該電流是電機生產商決定的電機的基本參數，且同一型號泵也有個體差異。

(3)啟動電流曲線在抽氣口和排氣口直通大氣的工況下測得，不同泵之間存在個體差異。該曲線為統計數值，僅作為用戶確定供電系統時的技術參考，不作驗收數據。

(4)鑒于該系列泵的啟動特性，強烈建議采用開關直流電源，且電源質量必須可靠、抗浪涌能力強、干凈(不能有雜波干擾)、一定要有“穩壓”功能；在采用一臺電源僅給一臺泵供電的基本原則下，建議按如下原則選擇電源：

a.如客戶從新為誠公司選配電源，則可選配12V5A/JF-24V3A（約60W/72W)及以上的開關直流穩壓電源(新為誠公司的電源屬專門定做，并都做過zhuanye測試)！

b.如客戶自行配備電源，因市場上的電源質量、售價等差別較大，為避免出問題乃至對泵造成損壞，強烈建議多留些余量，應該配備12V5A/24V6A及以上開關直流穩壓電源。

(5)在使用中接通電機的同時接通其他的附屬電路，如：調速、控制...等，會產生額外的浪涌電流疊加在電機的啟動電流上，使啟動電流增加很多，則電源的選擇余量應該進一步加大！一定要保證配給泵的獨立電源，或者電源支路的MAX允許電流，大于泵的MAX瞬間啟動電流！否則可能導致泵電機燒毀，將不屬于正常免費質保范圍，特此提醒！

注意事項

1.該產品不具備防水、防塵、防爆性能，不能用于易燃易爆環境(如密閉不通風、充滿了易燃易爆氣體、液體等的氛圍)！

2.異物不得落入氣咀，抽取的介質中不能有固體顆粒，否則將損壞微型泵！

3.排氣端必須保持通暢，否則會損壞微型泵！

4.焊接電機引線時必須迅速，否則高溫會損壞電機。

5.本產品用于抽取有害氣體時，必須進行再次密封，確保人身安全！

6.配套管路元件及容器必須有足夠的強度，確保人身安全！

7.禁止熱插拔！嚴禁在帶電的情況下連接或斷開電機引線！所有連接或斷開動作必須在徹底切斷電源的情況下進行！切勿將正負極接反，否則將燒毀電機！

8.接觸者應采取防靜電措施！

9.請嚴格按照該說明書要求操作！

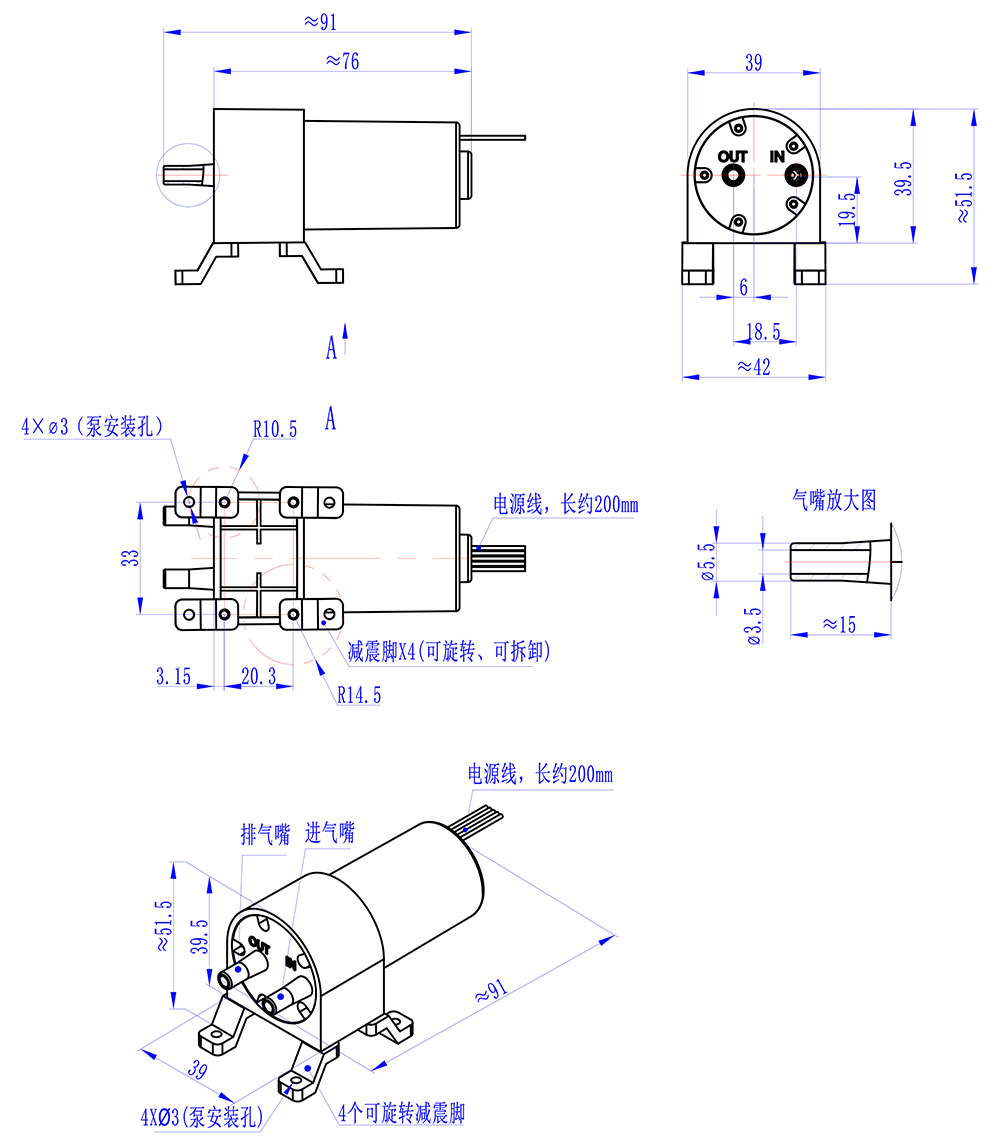

三維示意圖

安裝說明：

1、泵上螺釘不可拆卸，容易損壞；

2、安裝孔為自攻螺釘孔，不易反復擰緊、拆卸，不然會導致安裝松動、不可靠。

配件說明

該系列微型泵隨貨配件如下表：

配件	詳情

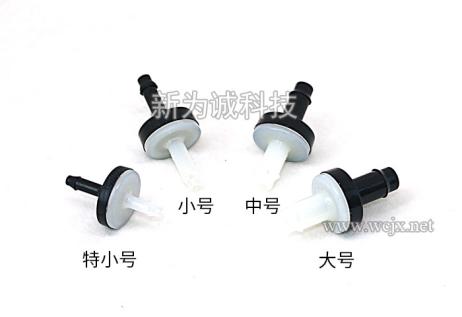

	1.過濾器：1個(贈送) (1)VLY系列應該配：“小號過濾器GA6.0”； (2)用途：過濾氣體中的粉塵雜質，確保泵內部的精密氣密性元件正常工作，有效延長泵的壽命。 (3)允許工作介質溫度：0°C～80°C； (4)使用說明：過濾器連接泵的抽氣端。

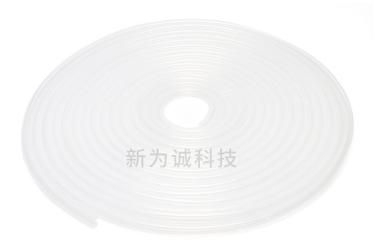

	2.硅膠管：(選配件，需要另外收費) 建議接管：∮4×∮8硅膠管
	3.開關直流穩壓電源：(選配件，需要另外收費) 規格：12V5A(12V泵)

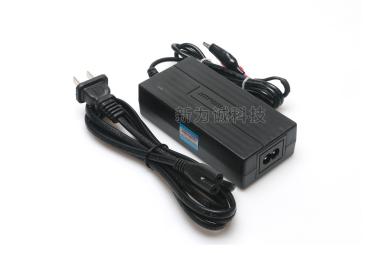

	4.開關直流穩壓電源：(選配件，需要另外收費) 規格：24V4A（24V泵）

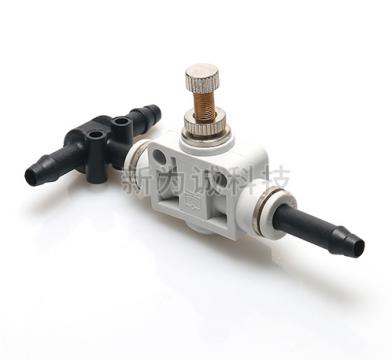

	5.F2A-3B7兩用調節閥：(選配件，需要另外收費) (1)原理：通過調節旋鈕，改變閥開口度，配合不同管路，可以達到調節微型泵負壓、正壓或者流量的目的； (2)注意：不能同時調負壓、正壓、流量，是同一時刻只能調三種參數之一。
