關鍵參數
型號 | 額定 電壓 （V DC） | 負載 電流 （A） | 功率 | 流量（L/min） | MAX相對 真空度 （kPa） | MAX輸出 壓力 （kPa） | 可抽取
介質溫度 (℃) |
|---|
(W) | 峰值流量 | 平均流量 |
|---|
FSG1109S8 | 12 | ≤0.9 | ≤10.8 | ≥9 | ≥5.5 | ≥-70 | ≤110 | ≤250 |
24 | ≤0.7 | ≤16.8 |
對比：標準大氣壓 | 0 | 0 | |
1、所有規格均使用直流電源。所需直流穩壓電源為選配件，客戶需自行配備，或也可從我公司購買定做好的電源。
2、輸入電壓要求：12V±10%，24V±5%；電壓變化會影響電流、流量大小，壓力基本不變。

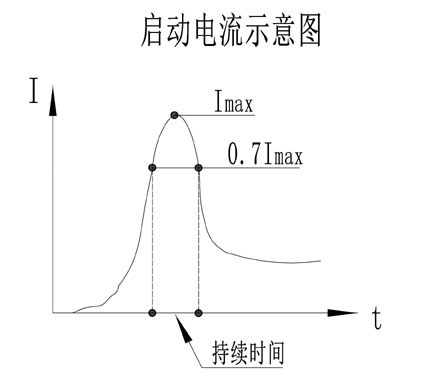

3、該系列微型泵啟動電流較大，為保證泵的正常運轉，建議所配直流穩壓電源“過流保護電流”：
1)FSG1109S8-12V應超過4.5A，例如 12V6A以上；
2)FSG1109S8-24V應超過3A，例如 24V4A以上；

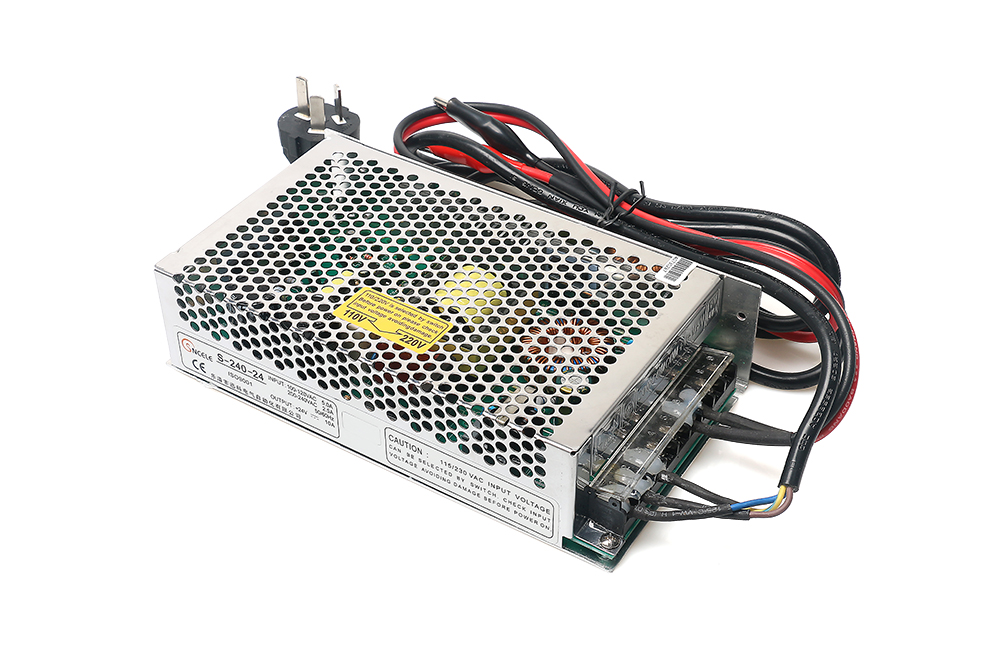

客戶配備的開關直流電源(過載能力要強)；否則可能造成泵無法啟動甚至燒毀(注意，此類故障不屬于正常質保范圍)！強烈推薦我司專門定做的12V12A/24V10A電源。
4、型號、版本及代號說明：
1)型號說明：
(1)F—抽打兩用氣泵、S—不銹鋼、G—高溫；
(2)110—110kPa級別正壓、9—峰值流量9LPM級別
(3)S8—Rp1/8圓柱內螺紋(對應接R1 1/8圓錐外螺紋)；
2)版本：目前FSG系列僅推出了“標準版”；
3)調速及反饋：FSG系列有PWM調速、FG反饋功能；

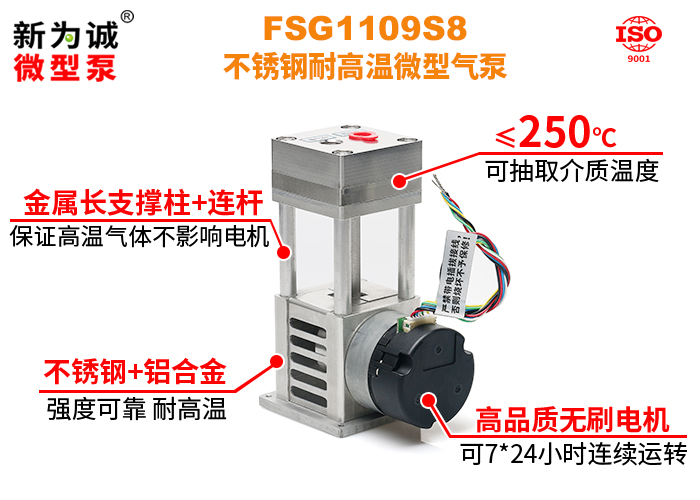

4)實例：FSG1109S8-24V，代表：耐高溫不銹鋼抽打兩用微型氣泵，無刷電機，DC 24V供電，標準版，PWM調速及FG轉速反饋；
5、如無特別說明，技術參數均是在20℃、標準大氣壓101.325kPa的條件下的測定值。對于其它參數規格的產品，可以聯系定做。
6、表中峰值流量是指用玻璃轉子流量計(去掉了針型閥)測得的流量值，平均流量是用皂膜流量計測得的流量值(推薦以平均流量為準)；通常不建議使用質量流量計進行測量(若一定要用，建議：至低需要每10ms采樣1次，也即每秒采樣100次，否則可能因采樣頻率過低等原因，造成較大誤差(這不是微型泵的問題))。

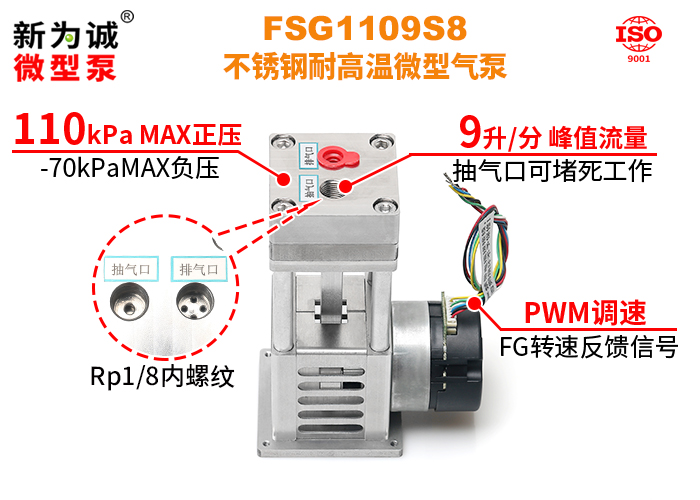

(1)泵體積(長x寬x高，單位mm)：84×55×115(24V無減震腳)、79.5×55×115(12V無減震腳)；
(2)抽、排氣嘴規格：Rp1/8圓柱內螺紋(抽排氣嘴一樣，螺紋深度8mm)；
(3)建議接管：R1 1/8圓錐外螺紋硬管；重量：約630克。
(4)抽、排氣嘴有IN、OUT指示，蓋有防塵帽，使用前請取下。
選型注意
1、泵的抽氣口、排氣口均可帶大負載；但是，抽氣口施加的負載不能超過泵的MAX真空度(MAX負壓)，排氣口施加的負載不能超過泵的MAX打氣壓力(MAX正壓)。
2、特別注意：FSG允許的安全壓力≤110kPa(帶正壓重啟必須＜110kPa)！即FSG使用中，受排氣口負載或系統阻尼等影響，可能會產生超過110kPa的高壓！所以，對密閉容器或管路系統加壓時，強烈建議加配安全閥或泄壓裝置，保證氣路安全！否則可能導致故障隱患或微型泵損壞，失去正常質保！
3、關于低電磁干擾型：如果系統配有精密電路(如單片機等)控制微型泵的運行，可直接選用本品，本身就屬于低電磁干擾產品。
4、真空度值越小抽吸能力越強，詳見微型真空泵常識。
5、如無特別說明，在20℃、標準大氣壓下的峰值流量，我們?nèi)亢?jiǎn)稱“流量”。
